三维柔性焊接工装平台

产品描述
三维:表示三个方向。夹具一般为纵向和横向,无垂直方向。平台的大表面有两个方向,四周四个区域可用于垂直安装,实现立体组合。孔系:本套夹具的主要特点是,从平台到配件的标准孔都没有传统的螺纹和t型槽,配合锁销可以使装配更加方便和定位。组合:因为所有配件都是提前预制的,所以可以根据产品的需要任意组合调整。

  三维:表示三个方向。夹具一般为纵向和横向,无垂直方向。平台的大表面有两个方向,四周四个区域可用于垂直安装,实现立体组合。

  孔系:本套夹具的主要特点是,从平台到配件的标准孔都没有传统的螺纹和t型槽,配合锁销可以使装配更加方便和定位。

  组合:因为所有配件都是提前预制的,所以可以根据产品的需要任意组合调整。

  灵活性:由于具有上述功能的整套设备可以根据产品的变化而变化,一套夹具可以满足几个产品或几十个产品的需求,从而加快了产品试生产的过程,节省了大量的人力、物力和财力(环保低碳产品)。

  焊接:本产品是专门为制造焊接产品而设计的通用夹具;焊接方便灵活,有许多传统的焊接方法。

  三维柔性焊接工装平台尺寸:(材料q345也可称为16mn)

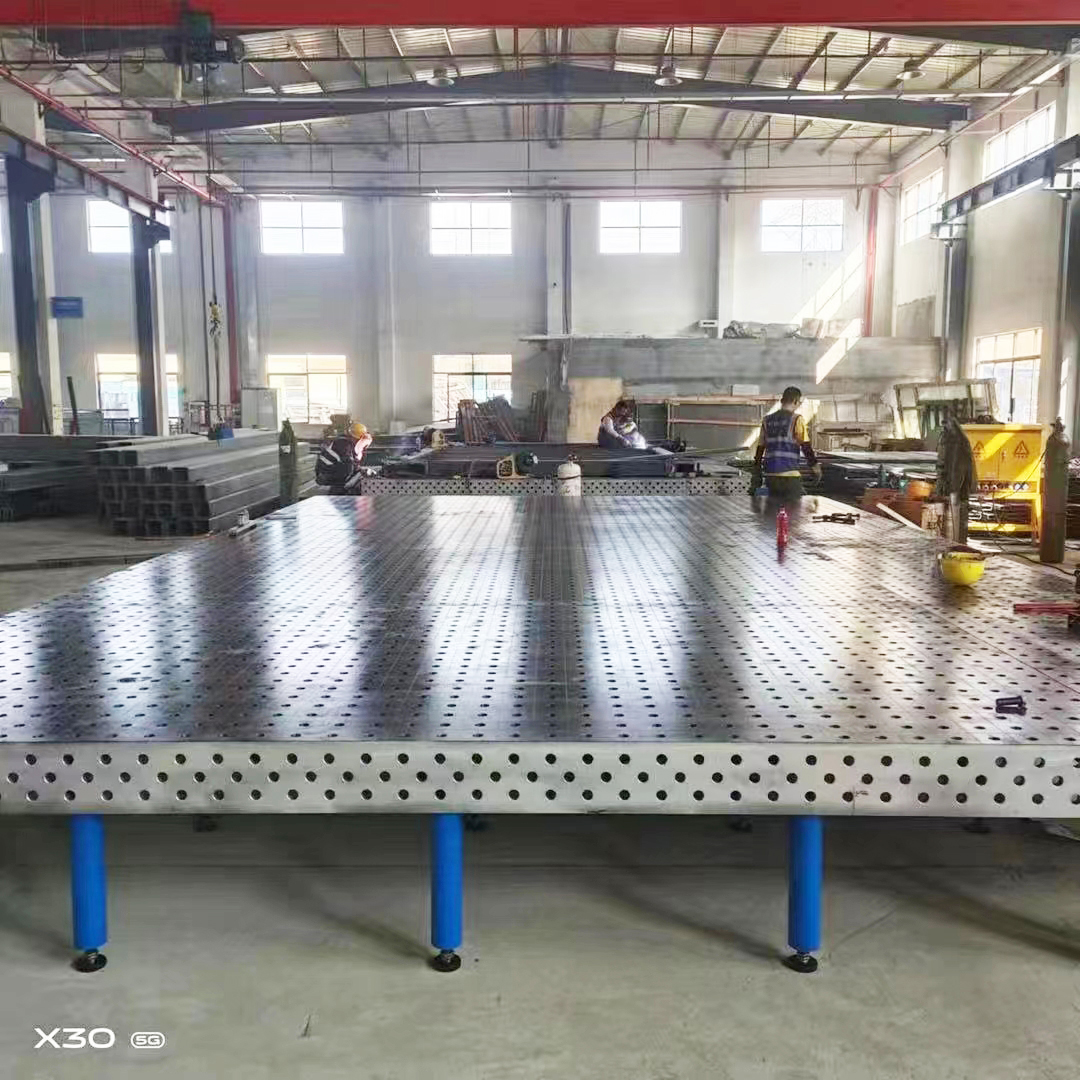

三维柔性焊接工装平台,三维柔性焊接平台,三维焊接平台,三维柔性平台

  长×宽(mm):

  1000 x1000/1200 x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

  三维铸造平台尺寸:(铸铁ht300)

  2000年x1000/2400x1200/3000x1500

  所有3D平台的侧高均为200mm

  二维平台大小:

  1000×1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500

  孔尺寸:

  φ28系列平台:孔公差为d10级,与平台配套的锁销为h7级。相邻孔距为100±0.05mm

  φ16系列平台:孔公差为d10级,与平台配套的锁销为h7级。相邻孔距为50±0.05mm,

  工作台立柱可分为三种类型:高度(分为三种类型)承载力为2t,固定(框架式)承载力为5t,活动(提升式承载力为3t),和(制动万向轮式承载力为1t)。
