三维平台

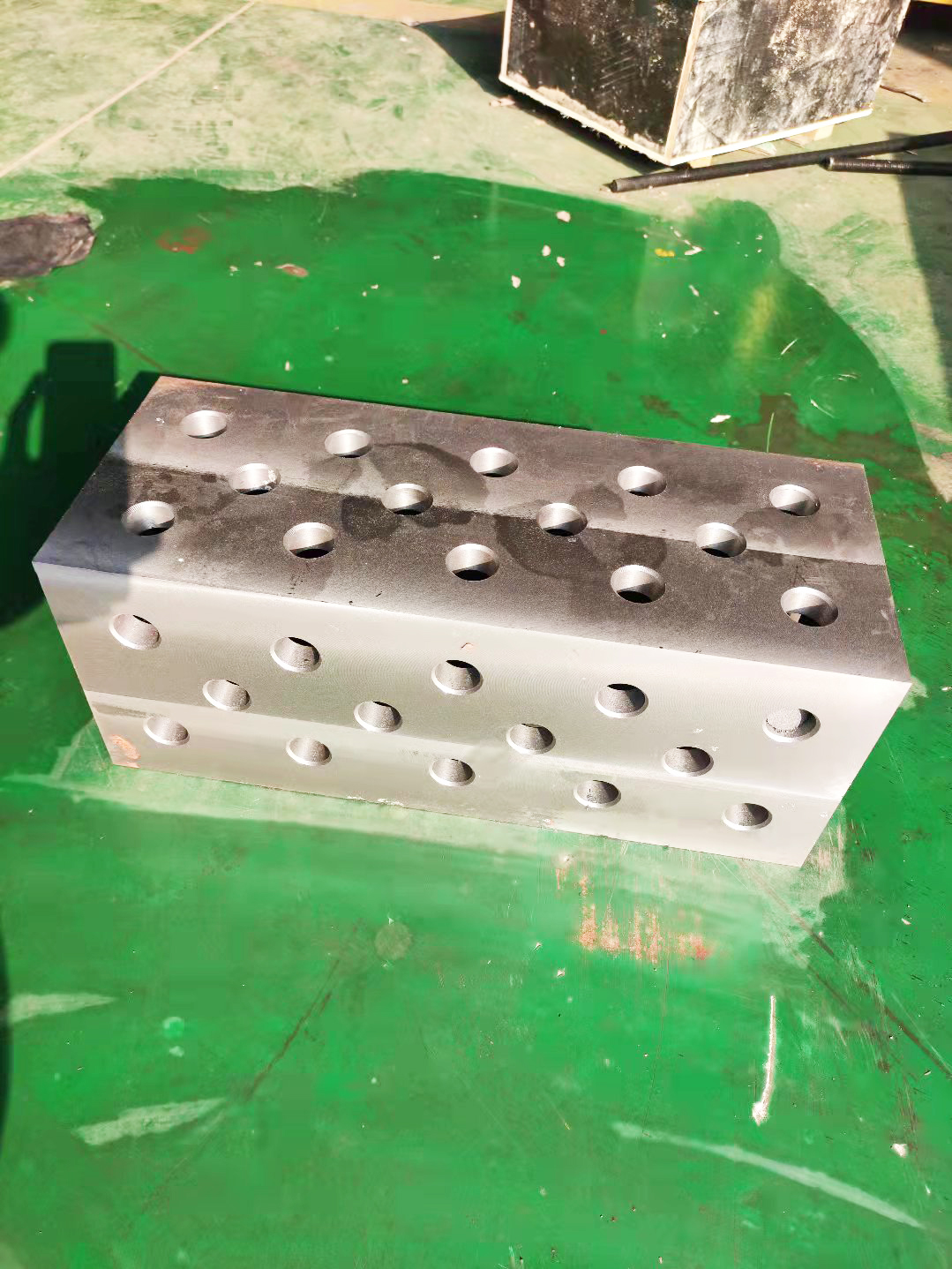

　　该三维平台是一种三维孔系组合柔性焊接工艺设备。

　　三维:表示三个方向。一般夹具为垂直水平无垂直方向。平台的大表面有两个方向，四周四个区域可用于垂直安装，实现立体组合。

　　孔制:这套夹具的主要特点是，从平台到配件的标准孔都没有传统的螺纹和t型槽。配套的锁销可使装配更方便，定位准确。

　　组合:因为所有配件都是提前预制的，所以可以根据产品的需要任意组合调整。

　　灵活性:由于具备上述功能，整套设备可以根据产品的变化而变化。一套夹具可以满足几个产品或几十个产品的需求，从而加快了产品试生产的进程，节省了大量的人力、物力和财力(环保低碳产品)。

　　焊接:本产品是专门为制造焊接产品而设计的通用夹具;该方法焊接方便、灵活、准确，与传统焊接方法相比具有许多优点。

　　三维钢平台尺寸:(材质q345也可称为16mn)

　　长×宽(mm):

　　1000年x1000/1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

　　三维铸造平台尺寸:(铸铁ht300)

　　2000年x1000/2400x1200/3000x1500

　　所有3D平台的侧高均为200mm

　　二维平台大小:

　　1000x10002000×一千万二千四百一十二×一千二千二百一十二百万×一千二千五千五百×一千五百

　　孔尺寸:

　　φ28系列平台:孔公差为d10级，与平台配套的锁销为h7级。相邻孔距为100±0.05mm

　　φ16系列平台:孔公差为d10级，与平台配套的锁销为h7级。相邻孔距为50±0.05mm，

　　工作台立柱可分为三种类型:高度(分为三种类型)承载力为2t，固定(框架式)承载力为5t，活动(提升式承载力为3t)，和(制动万向轮式承载力为1t)。
